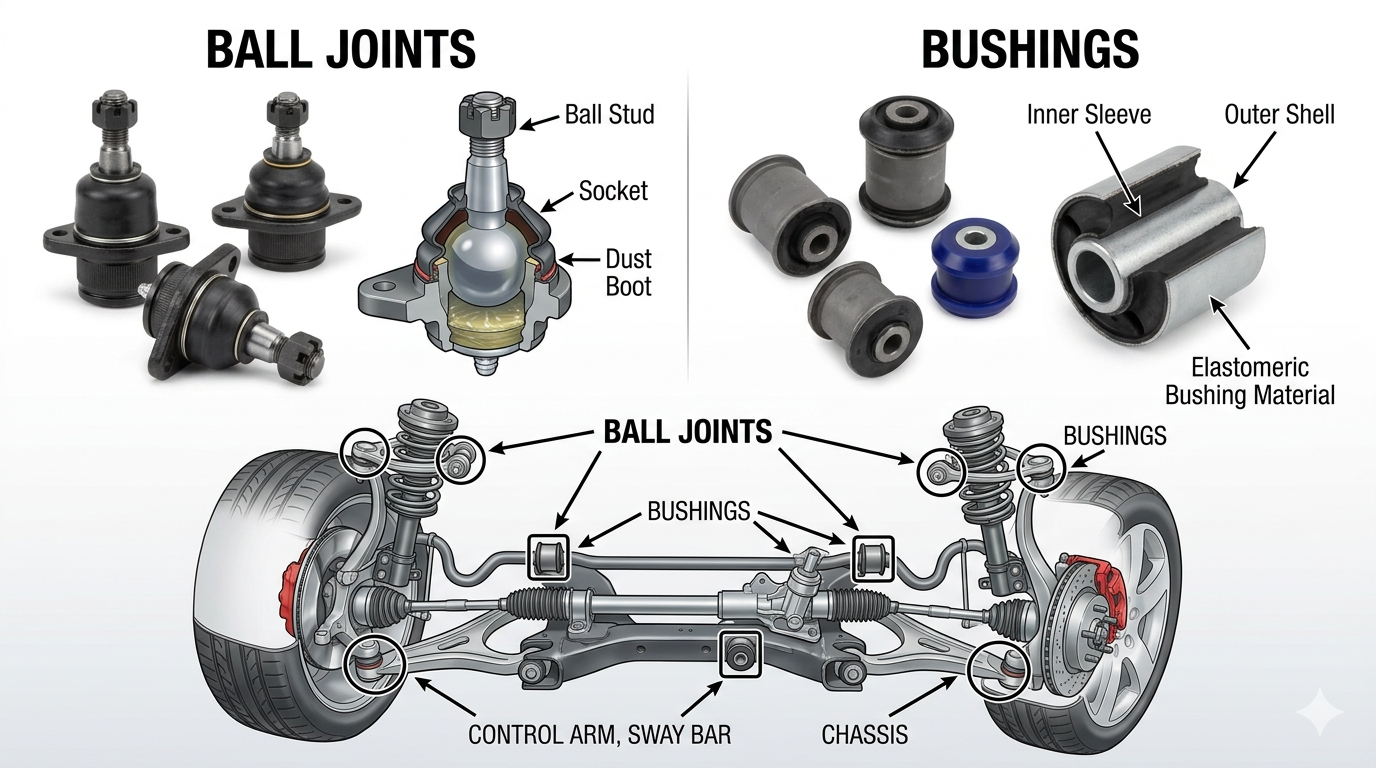

Khớp cầu và ống lót là hai trong số những bộ phận dễ bị mài mòn nhất trong hệ thống treo và lái của ô tô. khớp cầu là các điểm trục hình cầu nối trục bánh xe với các tay điều khiển hệ thống treo, cho phép chuyển động quay và chuyển động góc. Ống lót là các ống bọc bằng cao su hoặc polyurethane hình trụ có tác dụng đệm và cách ly sự tiếp xúc giữa kim loại với kim loại tại các điểm trục treo. Cả hai đều cần được thay thế khi chúng thể hiện khả năng chơi, tiếng nứt hoặc tiếng ồn có thể đo lường được - thường là mỗi 70.000 đến 150.000 dặm tùy thuộc vào điều kiện lái xe, chất lượng vật liệu và tần suất bảo trì. Bỏ qua mặc khớp nối bóng và ống lót là một trong những nguyên nhân hàng đầu khiến lốp bị mòn sớm, mất căn chỉnh và mất khả năng điều khiển lái.

Khớp bóng là gì? Chức năng, thiết kế và vị trí

Khớp bi là một trục xoay linh hoạt bao gồm một đinh bi bằng thép cứng được đặt bên trong vỏ ổ cắm được bôi trơn, được thiết kế để chịu cả tải và cho phép chuyển động nhiều trục cùng một lúc. Hãy coi nó như khớp hông của con người - nó phải chịu được trọng lượng đáng kể trong khi xoay tự do theo nhiều hướng mà không bị ràng buộc hoặc mất đi độ chính xác về vị trí.

Trong hệ thống treo trước điển hình, mỗi bánh trước có ít nhất một khớp cầu - thường là cả khớp bi trên và khớp bi dưới trong hệ thống xương đòn kép hoặc khớp bi đơn dưới trong hệ thống thanh chống MacPherson. Hệ thống treo sau trên thiết kế đa liên kết độc lập có thể có hai đến bốn khớp bi trên mỗi bánh xe .

Khớp cầu có hai vai trò riêng biệt tùy thuộc vào vị trí của chúng:

• Khớp cầu chịu lực gánh trọng lượng của xe. Trong thiết lập thanh chống MacPherson, khớp bi phía dưới chịu toàn bộ tải trọng treo và mòn nhanh hơn các khớp trong hệ thống xương đòn kép trong đó tải trọng được phân bổ qua hai khớp.
• Khớp bóng theo sau dẫn hướng chuyển động nhưng mang tải trọng thẳng đứng tối thiểu. Chúng thường tồn tại lâu hơn nhưng vẫn cần được kiểm tra vì hỏng hóc của chúng ảnh hưởng đến hình dạng lái.

Các khớp bi kín hiện đại được bôi trơn trước và không cần bảo trì. Tuy nhiên, các thiết kế cũ hơn hoặc hướng đến hiệu suất bao gồm các phụ kiện bôi trơn (phụ kiện Zerk) cần được bôi trơn mỗi lần. 15.000 đến 30.000 dặm để kéo dài tuổi thọ sử dụng.

Ống lót là gì? Chức năng, vật liệu và chủng loại

Ống lót là một lớp lót hình trụ - thường được làm bằng cao su, polyurethane hoặc trong các ứng dụng hiệu suất, kim loại ổ trục hình cầu - được ép vào hệ thống treo hoặc bộ phận lái để hấp thụ chấn động, giảm tiếng ồn và duy trì hình dạng trục. Bất cứ nơi nào hai bộ phận treo bằng kim loại phải xoay hoặc uốn cong vào nhau, một ống lót nằm giữa chúng để ngăn kim loại tiếp xúc với kim loại.

Ống lót được tìm thấy trên khắp hệ thống treo và lái, bao gồm:

• Ống lót tay điều khiển - tại các điểm trục bên trong của tay điều khiển trên và dưới
• Ống lót thanh lắc (thanh ổn định) và ống lót liên kết cuối - cố định thanh chống lật vào khung phụ và các liên kết
• Ống lót thanh chống - ở trục sau của thanh căng/nén
• Ống lót cánh tay kéo — ở hệ thống treo tay đa liên kết và bán kéo phía sau
• Ống lót khung phụ - cách ly toàn bộ khung phụ khỏi khung xe
• Ống lót giá lái - lắp giá lái vào khung phụ

Ống lót cao su và Polyurethane: Cái nào tốt hơn?

Ống lót cao su là tiêu chuẩn OEM vì chúng hấp thụ độ rung và tiếng ồn trên đường một cách hiệu quả nhất , cung cấp một chuyến đi tuân thủ với chi phí xử lý hơi mơ hồ ở mức giới hạn. Ống lót bằng polyurethane cứng hơn, ổn định về kích thước hơn và có khả năng chống dầu, ozon và nhiệt độ khắc nghiệt hơn - mang lại phản hồi lái sắc nét hơn và tuổi thọ dài hơn (thường Dài hơn 2–3× so với cao su ) với cái giá phải trả là khả năng truyền NVH (Tiếng ồn, Độ rung, Độ khắc nghiệt) tăng lên trong cabin.

Khớp bi và ống lót: Sơ lược về sự khác biệt cốt lõi

Chú thích: So sánh trực tiếp các khớp bi và ống lót trên tám thuộc tính chính bao gồm chức năng, vật liệu, triệu chứng hỏng hóc, tuổi thọ và chi phí thay thế.

Dấu hiệu cảnh báo khớp bi và ống lót bị mòn

Dấu hiệu cảnh báo sớm nhất về việc các khớp bi và ống lót bị hỏng là tiếng ồn bất thường - cụ thể là các âm thanh lạch cạch, cọt kẹt hoặc va đập từ hệ thống treo trước khi lái xe qua chỗ xóc hoặc khi rẽ ở tốc độ thấp. Việc sớm nhận ra sự khác biệt giữa hỏng khớp bi và hỏng ống lót sẽ ngăn ngừa cả các mối nguy hiểm về an toàn và hư hỏng theo tầng đối với lốp, căn chỉnh và các bộ phận lái.

Dấu hiệu khớp bi bị mòn

• Tiếng ồn lạo xạo hoặc lạch cạch từ hệ thống treo trước khi va vào ổ gà, gờ giảm tốc hoặc mặt đường gồ ghề — chỉ báo sớm đáng tin cậy nhất
• Tay lái lang thang hoặc mơ hồ — xe trôi đi một cách tinh tế mà không cần tác động vào tay lái, đòi hỏi phải điều chỉnh nhỏ liên tục
• Rung vô lăng ở tốc độ đường cao tốc, đặc biệt là từ 50–70 mph, do hình dạng bánh xe lỏng lẻo
• Lốp mòn không đều hoặc có lông - thường ở mép trong hoặc mép ngoài của lốp trước, biểu thị góc khum của bánh xe đang thay đổi linh hoạt khi khớp chuyển động quá mức
• Lỗi kiểm tra trực quan: nhiều hơn Hành trình dọc trục 0,5 mm hoặc 1,5 mm phát xuyên tâm được đo bằng chỉ báo quay số cho biết khớp bi bị mòn cần thay thế ngay lập tức

Dấu hiệu của ống lót bị mòn

• Kêu cọt kẹt hoặc cọt kẹt từ các điểm trục của hệ thống treo khi đỗ xe chậm hoặc khi trọng lượng dịch chuyển qua các va chạm — cao su bị khô là nguyên nhân phổ biến nhất
• Gõ cửa hoặc kêu cạch cạch - thường ít sắc bén hơn so với tiếng gõ vào khớp cầu; giống một tiếng thịch rỗng hơn khi kim loại tiếp xúc với kim loại qua một ống lót đã xuống cấp
• Giảm độ sắc nét của tay lái — xe có cảm giác "nổi" hoặc không chính xác khi thay đổi hướng khi hình dạng cánh tay điều khiển dịch chuyển khi có tải
• Có thể nhìn thấy vết nứt hoặc rách của vật liệu ống lót cao su, có thể nhìn thấy tại các điểm trục của tay điều khiển bên trong trong quá trình kiểm tra khung gầm bằng mắt
• Phanh bổ nhào hoặc lăn thân xe quá mức - các ống lót thanh lắc bị mòn và các liên kết cuối cho phép thân xe lăn nhiều hơn mức mà thanh chống lật được thiết kế cho phép

Cách kiểm tra khớp bi và ống lót: Hướng dẫn từng bước

Việc kiểm tra khớp bi và ống lót thích hợp đòi hỏi xe phải được nâng lên một cách an toàn để hệ thống treo treo tự do - không bao giờ thực hiện việc kiểm tra này khi ô tô đang di chuyển bằng bánh xe, vì mặt nạ tải có tác dụng chung.

Kiểm tra khớp bóng

1. Nâng và đỡ xe trên giắc cắm nằm dưới khung (không phải tay điều khiển) nên hệ thống treo giảm xuống hoàn toàn.
2. Nắm phần trên và phần dưới của lốp (vị trí 12 giờ và 6 giờ) và lắc nó vào và ra một cách chắc chắn. Bất kỳ chuyển động nào có thể nhận thấy đều cho thấy khớp cầu bị mòn - đối với các khớp chịu tải, Khoảng cách 0 mm là giới hạn chấp nhận được trên hầu hết các thông số kỹ thuật OEM.
3. Bám lốp ở vị trí 9 và 3 giờ và đá nó theo chiều ngang. Việc chơi từ bên này sang bên kia ở vị trí này cho thấy ổ trục bánh xe bị mòn hơn là khớp bi.
4. Sử dụng chỉ báo quay số để đo chính xác: gắn vào cần điều khiển và đặt đầu dò vào chốt khớp bi. Bất kỳ bài đọc nào ở trên Trục 0,5 mm hoặc hướng tâm 1,5 mm thường yêu cầu thay thế.
5. Kiểm tra ủng chống bụi về mặt trực quan - ủng bị rách hoặc bị thiếu sẽ tạo điều kiện cho ô nhiễm và nhanh chóng làm tăng tốc độ mài mòn bên trong. Riêng chiếc ủng bị rách là căn cứ để thay thế trong hầu hết các tiêu chuẩn kiểm tra chuyên nghiệp.

Kiểm tra ống lót

1. Với chiếc xe được nâng lên , hãy sử dụng đèn pin và gương sáng để kiểm tra bằng mắt tất cả các tay điều khiển, thanh lắc và ống lót tay kéo có thể tiếp cận xem có vết nứt, vết rách hoặc đùn (cao su ép ra khỏi vỏ).
2. Sử dụng thanh nâng lên nhẹ nhàng áp dụng vào cần điều khiển gần mỗi vị trí ống lót. Chuyển động lớn hơn 3–4 mm theo bất kỳ hướng nào cho thấy ống lót bị hỏng.
3. Kiểm tra ô nhiễm dầu - cao su dính dầu, phồng lên hoặc đổi màu cho thấy ống lót đã hấp thụ các sản phẩm dầu mỏ (thường gặp ở gần động cơ hoặc hộp số), làm tăng tốc độ xuống cấp đáng kể.

Ống lót cao su và Polyurethane: So sánh chi tiết

Chú thích: So sánh ống lót cao su OEM với ống lót polyurethane dựa trên chín tiêu chí về hiệu suất, độ bền và ứng dụng để giúp chọn vật liệu ống lót phù hợp cho xe của bạn.

Thay thế khớp bi và ống lót: Chi phí, nhân công và những điều mong đợi

Thay thế các khớp bi và ống lót cùng nhau trong một lần bảo dưỡng hệ thống treo giúp tiết kiệm chi phí nhân công đáng kể , vì cả hai bộ phận đều yêu cầu tháo bánh xe, tháo hệ thống treo và căn chỉnh sau sửa chữa - công việc gần như chồng chéo hoàn toàn.

Chi phí thay thế điển hình

• Thay khớp bi (một góc): $150–$350 phụ tùng và nhân công cho hầu hết xe khách. Xe tải và SUV có khớp bi ép trên cần điều khiển hạng nặng có phạm vi từ $300–$600 mỗi góc .
• Thay thế ống lót tay điều khiển: $80–$200 cho mỗi cần điều khiển nếu ống lót được thay thế riêng. Việc ép và ép các ống lót mới cần có máy ép thủy lực - hầu hết các cửa hàng đều thay thế toàn bộ cụm tay điều khiển khi chi phí thay thế ống lót gần bằng giá cánh tay lắp ráp, điều này thường thấy trên nhiều loại xe hiện đại.
• Thay thế hoàn toàn cánh tay điều khiển (Ống lót khớp cầu cánh tay như một bộ lắp ráp): $200–$500 mỗi góc cho hầu hết các loại xe — thường là cách tiết kiệm nhất khi cả khớp bi và ống lót đều bị mòn đồng thời.
• Căn chỉnh bốn bánh sau khi làm việc với hệ thống treo: thêm $80–$150 - bắt buộc sau khi thay thế ống lót khớp bi hoặc tay điều khiển.

Bạn có nên thay khớp bi và ống lót theo cặp không?

Có - thay thế cả hai bên cùng lúc là khuyến nghị tiêu chuẩn của chuyên gia khi quãng đường đi được vượt quá 80.000 dặm hoặc khi xe đã sử dụng hơn 8 năm. Các bộ phận bị mòn với tốc độ tương tự do quãng đường đi được và mức độ tiếp xúc với môi trường phù hợp. Chỉ thay thế mặt bị hỏng khiến mặt đối diện có khả năng bị hỏng trong vòng 12–18 tháng, đòi hỏi phải lặp lại chi phí lao động tương tự.

Các yếu tố làm tăng tốc độ mài mòn của khớp bi và ống lót

Điều kiện lái xe và tải trọng của xe có tác động lớn hơn đến tuổi thọ của khớp bi và ống lót so với chỉ riêng quãng đường đi được — một chiếc xe chạy 50.000 dặm trên đường nông thôn gồ ghề có thể có hệ thống treo bị mòn nặng hơn một chiếc xe chạy 100.000 dặm đường cao tốc.

• Đường gồ ghề hoặc không trải nhựa: Tác động của ổ gà gây ra tải sốc Lớn hơn 3–5× so với tải trọng đường thông thường đến các khớp cầu. Một cú va chạm mạnh vào ổ gà có thể làm biến dạng ổ bi hoặc làm nứt ống lót cao su đã xuống cấp.
• Tải trọng lớn hoặc kéo: Tải trọng xe vượt quá GVWR định mức sẽ làm tăng tải trọng khớp cầu một cách tương ứng. Việc kéo ở công suất định mức tối đa liên tục làm giảm tuổi thọ của khớp bi ước tính khoảng 20–35% so với việc sử dụng không tải.
• Hệ thống treo được nâng lên: Bộ nâng hệ thống treo tăng góc vận hành trục CV và khớp bi vượt quá phạm vi thiết kế của chúng, làm tăng tốc độ mài mòn đáng kể - thường làm giảm tuổi thọ của khớp bi xuống 30.000–50.000 dặm trong những chiếc xe tải được nâng nặng.
• Căn chỉnh bị bỏ qua: Sự lệch tâm tạo ra tải trọng không đều ở các khớp bi và ứng suất uốn bất thường trên ống lót. Một chiếc xe chỉ với Độ cong vượt quá 0,5° có thể tăng tốc độ mài mòn khớp cầu bên trong lên tới 40%.
• Giày bị rách bụi: Khi lớp bảo vệ trên khớp bi hoặc ống lót bị rách, bụi bẩn, sạn và nước sẽ bắt đầu xâm nhập ngay lập tức. Dầu mỡ bị nhiễm bẩn trong ổ cắm khớp bi làm mòn lớp lót ổ cắm, làm giảm tuổi thọ còn lại từ nhiều năm xuống còn tháng .
• Môi trường muối và ăn mòn: Muối đường trong điều kiện khí hậu mùa đông sẽ thấm vào giữa các vỏ khớp cầu và tay điều khiển, giữ chặt các bộ phận và đẩy nhanh quá trình ăn mòn bên ngoài, cuối cùng làm tổn hại đến chính vỏ khớp.

Hậu quả của việc bỏ qua các khớp bi bị hỏng: Quan điểm an toàn

Khớp bi bị hỏng hoàn toàn - khớp mà đinh tán tách khỏi ổ cắm - gây ra mất khả năng điều khiển lái và bánh xe ngay lập tức và hoàn toàn , mà Cục Quản lý An toàn Giao thông Đường cao tốc Quốc gia (NHTSA) xếp vào loại lỗi an toàn thảm khốc. Khi khớp bi phía dưới tách ra, bánh xe sẽ bị xẹp vào trong (lỗi góc cam âm), trục quay bị rơi và xe không có khả năng lái hoặc phanh ở góc đó.

Dữ liệu NHTSA cho thấy hỏng hóc bộ phận treo - bao gồm cả khớp bi - chiếm khoảng 5.000 vụ tai nạn xe cơ giới mỗi năm ở Hoa Kỳ. Không giống như hư hỏng ống lót, làm giảm hiệu suất dần dần, hư hỏng khớp cầu có thể xảy ra đột ngột và không có cảnh báo thêm sau giai đoạn va đập ban đầu.

Quy tắc an toàn thực tế: bất kỳ độ hở nào có thể đo lường được trong khớp bi chịu tải đều là cơ sở để thay thế ngay lập tức . Không có ngưỡng "giám sát và truyền động" được chấp nhận đối với các khớp bi chịu tải bị mòn.

Các câu hỏi thường gặp về khớp bi và ống lót

Kết luận: Ưu tiên sức khỏe của khớp bi và ống lót là không thể thương lượng

Khớp cầu và ống lót work as a system - khi một trong hai xuống cấp, cái kia buộc phải bù lại, làm tăng tốc độ mài mòn trên toàn bộ hệ thống treo. Việc coi chúng là những mối quan tâm riêng biệt, độc lập sẽ dẫn đến việc sửa chữa không hoàn chỉnh, lặp lại việc căn chỉnh và lốp tiếp tục bị mòn.

Bài học thực tế: kiểm tra khớp nối bóng và ống lót tại mỗi vòng quay của lốp (cứ sau 5.000–7.500 dặm), thay thế các bộ phận bị mòn trong cặp trục, luôn tuân thủ hệ thống treo với sự căn chỉnh bốn bánh và chọn chất lượng bộ phận phù hợp với trường hợp sử dụng xe của bạn — cao su OEM dành cho người lái xe hướng tới sự thoải mái hàng ngày, polyurethane cho các ứng dụng hiệu suất hoặc tải nặng.

Hệ thống treo trước được làm mới hoàn toàn — bao gồm cả hai khớp nối bóng và ống lót — thường có giá từ $600–$1.200 cho hầu hết các phương tiện chở khách và là một trong những khoản đầu tư bảo trì có tác động cao nhất hiện có để khôi phục cả sự an toàn và động lực lái trên bất kỳ phương tiện nào vượt quá 80.000 dặm.
